Einstellungen der Installationsmethode für Asset-Ortungsgeräte aktualisieren

Stellen Sie sicher, dass die Installationsmethode für Ihren Equipment Asset Tracker (mit Kabel) richtig ist. Dadurch wird gewährleistet, dass das Ortungsgerät ordnungsgemäss an Reveal berichtet.

In Reveal ist standardmässig die Installationsmethode 3-adrig (für Geräte mit Stromversorgung oder ähnlich) eingestellt.

In diesem Artikel:

Auswahl der richtigen Installationsmethode

Aktualisieren der Einstellungen für die Installationsmethode

Diese Einstellung ist für die Batterie des Asset-Ortungsgeräts nicht erforderlich.

Auswahl der richtigen Installationsmethode

Die Installationsmethode bezieht sich auf die Verbindung oder Verkabelung des Ortungsgeräts mit dem Asset.

Es gibt 2 Einstellungen:

  • 2-adrig (für Anhänger oder ähnlich)
  • 3-adrig (für Geräte mit Stromversorgung oder ähnlich)

Falls Sie nicht sicher sind, wie das Ortungsgerät installiert ist, wenden Sie sich an den Installationstechniker.

Installation mit 2-adrigen Kabeln

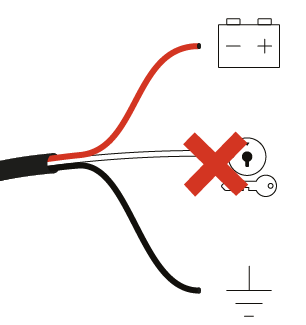

Bei einer Installation mit 2-adrigen Kabeln wird das Ortungsgerät nur anhand des roten (Batterie) und schwarzen (Erdung) Drahtes mit dem Asset verbunden. Der weisse (Zündung) Draht wird nicht verwendet. Mit dieser Methode wird das Einschalten der Zündung in Reveal nicht erfasst.

Die Installationsmethode mit 2-adrigen Kabeln wird in der Regel verwendet, wenn Ortungsgeräte auf folgenden Assets installiert werden:

  • Anhänger
  • Assets ohne externe Stromversorgung

Installation mit 3-adrigen Kabeln

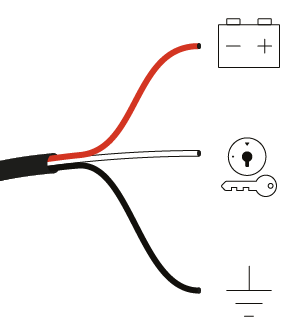

Bei einer Installation mit 3-adrigen Kabeln wird das Ortungsgerät anhand des roten (Batterie), schwarzen (Erdung) und weissen (Zündung) Drahtes mit dem Asset verbunden. Mit dieser Methode wird das Einschalten der Zündung in Reveal erfasst.

Die Installationsmethode mit 3-adrigen Kabeln wird in der Regel verwendet, wenn Ortungsgeräte auf folgenden Assets installiert werden:

  • Planierraupen
  • Bagger
  • Löffelbagger
  • „Schweres Gerät“ oder „Landmaschinen“

Aktualisieren der Einstellungen für die Installationsmethode

  1. Zum Aktualisieren der Einstellungen der Ortungsgeräte für Assets mit Stromversorgung gehen Sie zu Kontoprofil > Administrator > Fahrzeuge > Fahrzeugliste > Symbol „Fahrzeug bearbeiten“.

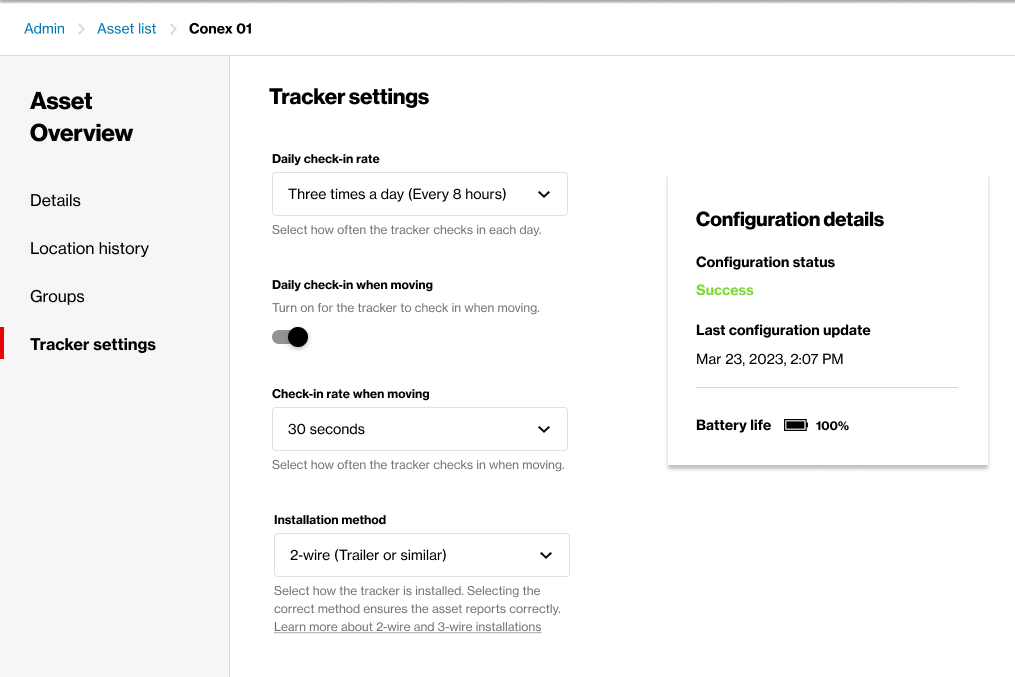

  2. Wählen Sie im Navigationsbereich links die Option Einstellungen des Ortungsgeräts aus.

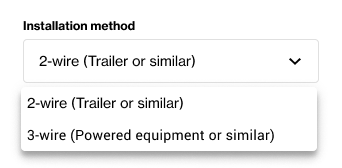

  3. Klicken Sie im Feld Installationsmethode auf den Abwärtspfeil nav_down_arrow.zoom30.png und wählen Sie dann in der Dropdownliste eine Option aus. Folgende Optionen stehen zur Verfügung:
    • 2-adrig (für Anhänger oder ähnlich)
    • 3-adrig (für Geräte mit Stromversorgung oder ähnlich)


  4. Klicken Sie auf ÄNDERUNGEN SPEICHERN.

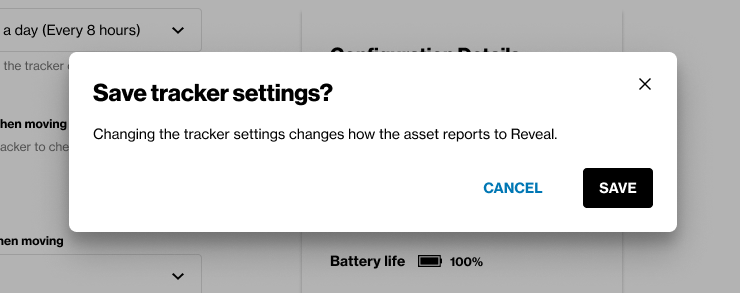

  5. Klicken Sie im Dialogfeld zur Bestätigung auf SPEICHERN.
